Heavy-Duty Truck Exhaust Manifold Failure Analysis and Selection Guidelines

U collettore di scarico in un powertrain di camion pesante esegue trè funzioni critiche: instradamentu di gas di scarico, buffering di vibrazioni è insulazione termale. U so ambiente operativu sottumessu à alte temperature, carichi termichi ciclichi è vibrazioni multi-assi è esige un disignu strutturale ben ingegneria è una fabricazione precisa.

 1. Classificazione Mode fallimentu

A vita di serviziu di un manifold di scarico hè principalmente affettata da trè categurie di fattori:

Sti fattori sò spessu combinati in cundizioni pesante. I camioni dump minieri facenu a vibrazione alta più alta temperatura; I camioni di logistica costiera sopportanu l'alta umidità più u ciclicu termale. U rinfurzà solu un aspettu raramente risolve u prublema generale.

2. Rigid vs Flexible Decoupling Design

I tubi di scarico convenzionali usanu cunnessioni rigide, basandu solu nantu à a forza inherente di u materiale per sustene a vibrazione è u stress termicu. Stu approcciu pò esse abbastanza per i camioni ligeri o l'operazione di corta corsa. Tuttavia, i motori pesanti anu spostamenti più grande è spettri di vibrazione più larghi, rendendu a frequenza naturale di una struttura rigida più facilmente eccitata-risultante in cuncentrazione di stress in saldature.

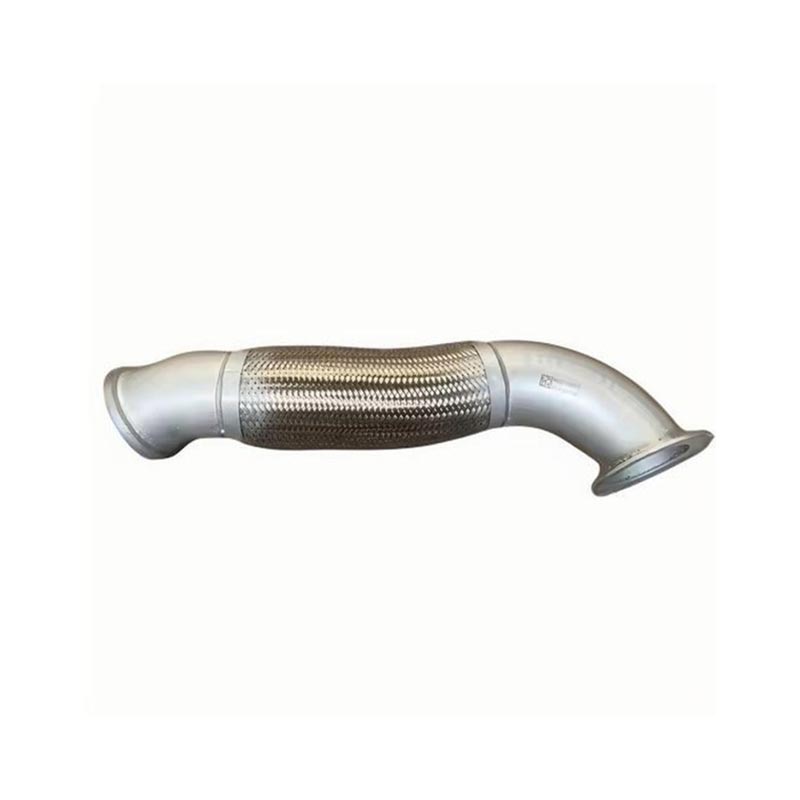

U disaccoppiamentu flessibile offre una soluzione di ingegneria alternativa. Incorporandu una sezione flessibile in a tubazione, a rigidità di u sistema hè mudificata per alluntanà a frequenza di risonanza da a banda di eccitazione di u mutore. Skyond hà cuncepitu una articulazione flessibile interlocking per u soWG9731540002 Pipe di scaricochì presenta una struttura di striscia metallica spirale intrecciata. Fornisce estensibilità assiale è articulazione angulare, attenuendu efficacemente carichi dinamichi trasmessi à i saldature.

Differenze chjave trà i dui approcci:

3. A precisione di fabricazione determina a qualità di a stallazione

A sostituzione di un manifold di scarico implica costi di travagliu. L'imprecisioni dimensionali ponu causà un misalignamentu di i buchi di flange è una mala tenuta, purtendu à un travagliu di mantenimentu supplementu.WG9731540002 Pipe di scaricohè furmatu aduprendu arnesi strettamente basatu nantu à dati di Sinotruk OEM. I punti di muntatura è e specificazioni di l'interfaccia currispondenu esattamente à e parti originali, chì permettenu l'installazione diretta senza taglià o rielaborazione.

In termini di materiali, stu pruduttu usa l'acciaio inox resistente à u calore. U muru di u tubu hè tagliatu à laser è saldatu da robot, cù uniformità di spessore cuntrullata in ± 0,1 mm - chì cuntribuisce direttamente à una distribuzione uniforme di u stress termicu à i giunti saldati.

4. Validazione di u rendiment per e diverse cundizioni operative

Stu mudellu hè statu esportatu in massa in parechje regioni, cù validazione specifica realizata per diversi ambienti climatichi:

Russia è Asia cintrali (freddu estremu):A tenacità di u materiale resta stabile à -40 ° C; nessuna frattura fragile durante l'iniziu friddu.

Asia sudorientale (alta umidità):A resistenza à a corrosione di a superficia risponde à i requisiti sottu a prova di nebbia salina.

Africa è Sudamerica (alta temperatura, polverosa):A deformazione di i tubi resta in limiti accettabili sottu carichi pesanti continui.

5. Raccomandazioni di selezzione

Per i flotte logistiche, i negozi di riparazione è i cumpratori di l'approvvigionamentu di l'ingegneria, trè criterii chjave devenu esse cunsiderati quandu selezziunate un manifold di scarico: se furnisce disaccoppiamentu di vibrazione, se e dimensioni currispondenu à l'equipaggiu originale, è se u materiale hè statu verificatu per e cundizioni operative previste. U Tubu di Scarico WG9731540002 di Skyond offre un disignu documentatu è dati di prova in tutte e trè dimensioni, facendu una opzione di rimpiazzamentu viable per i camioni di a serie Sinotruk.
